长虹55U1液晶电视内部整机结构与电路分布

长虹55U1液晶电视使用ZLS58G-i-1机芯，其机器基本功能包括1路RF输入、1路AV输入、1路VGA输入、3路HDMI输入（1路支持MHL）、1路AV输出、2路USB2.0接口、1路LAN互联网接口、一路SPDIF输出。所有输入和输出接口均在主板上，便捷了整机生产调试，及其后面的用户连接用。其整机内部结构与电路分布如下图所示。

1、机器内部结构

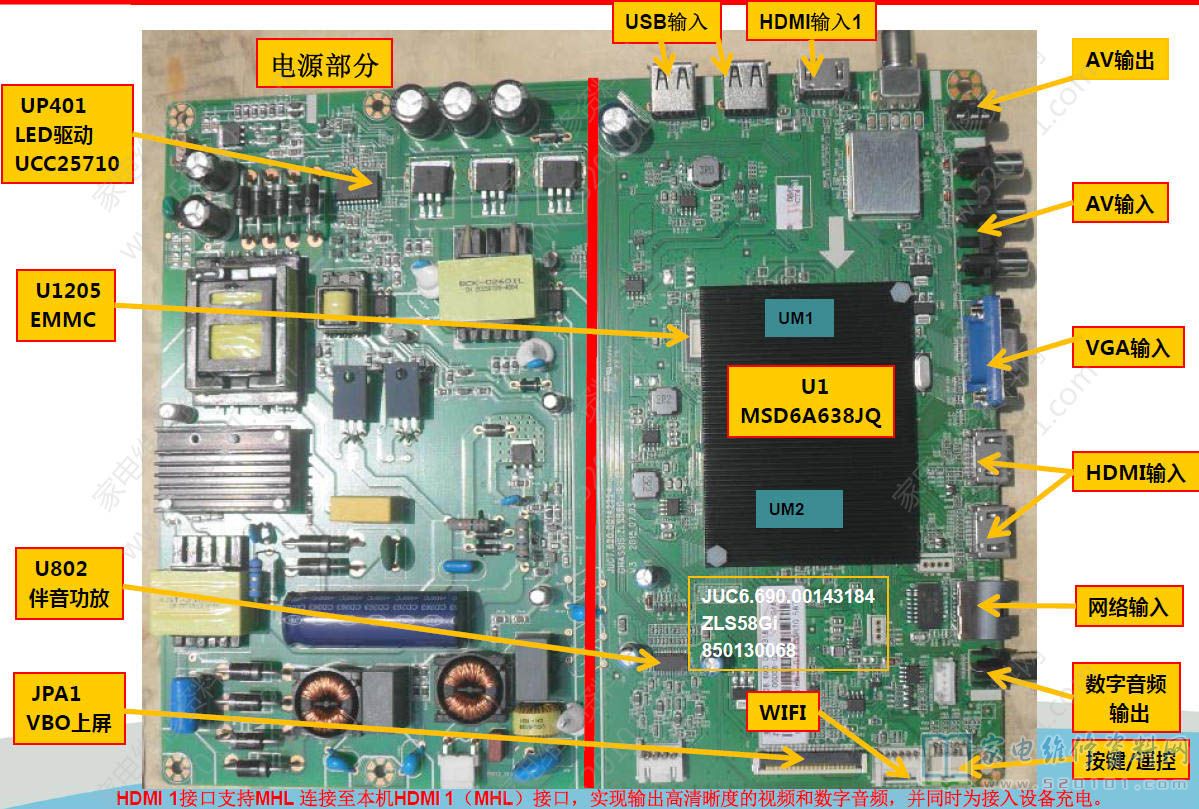

2、主板电路分布

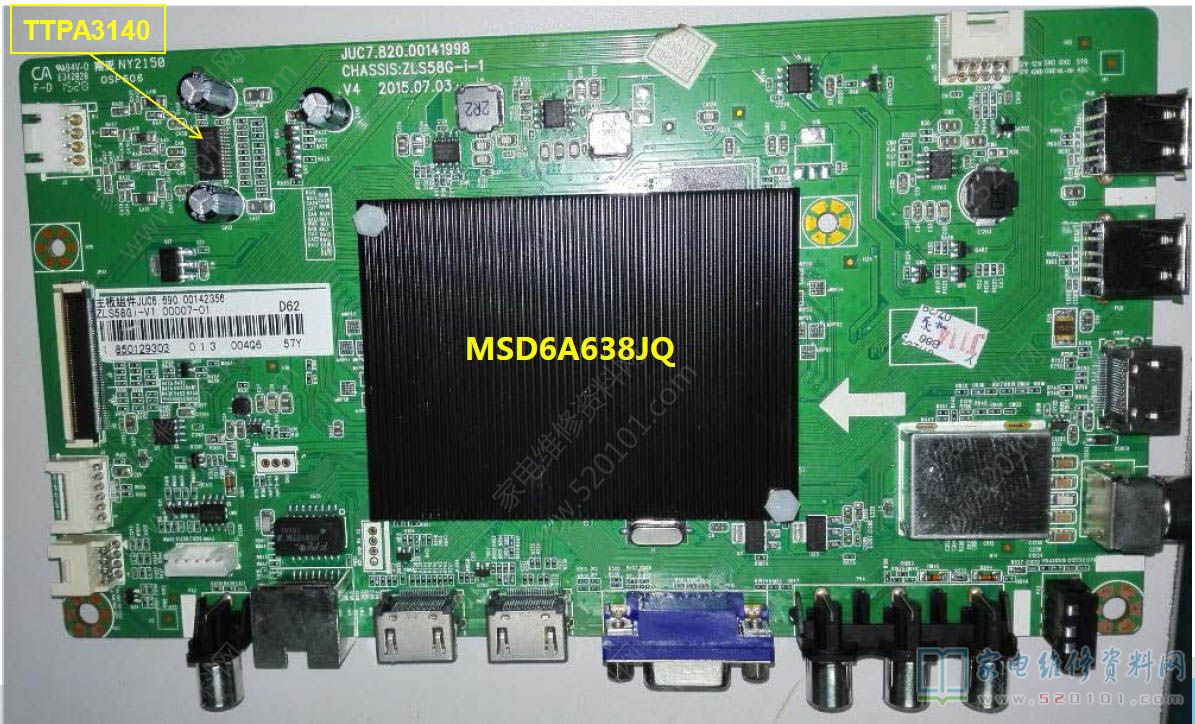

3、主板机芯

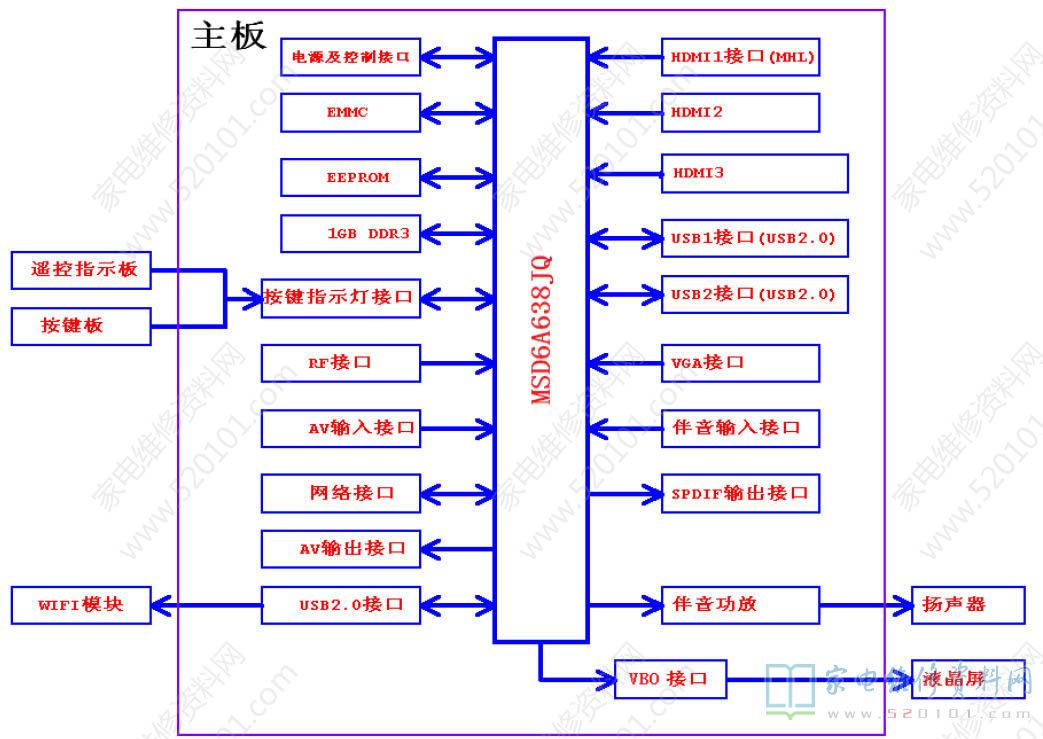

4、信号步骤图

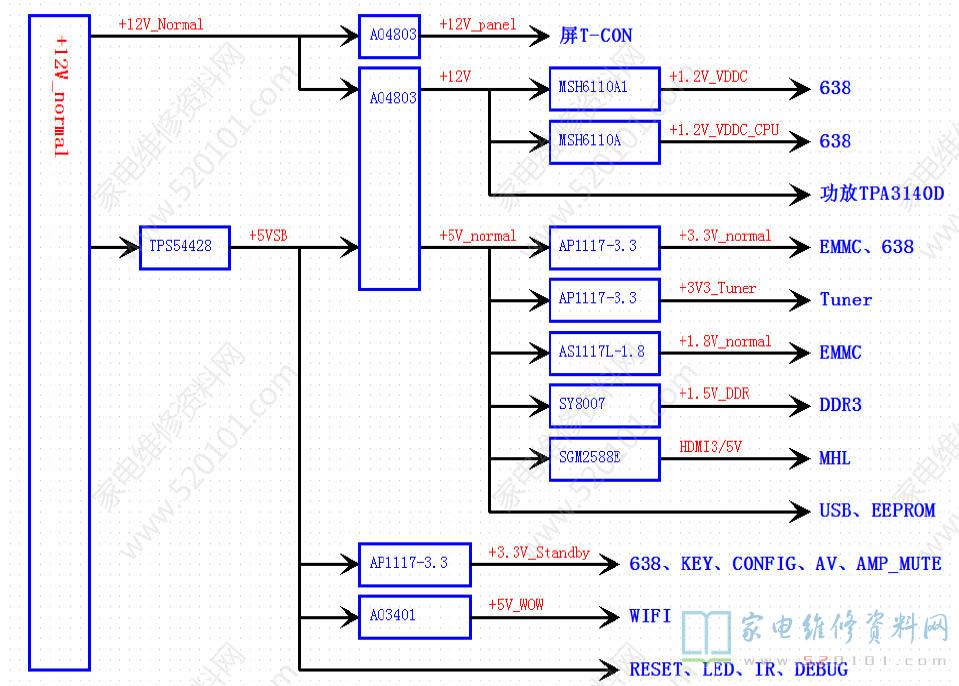

5、供电步骤图
